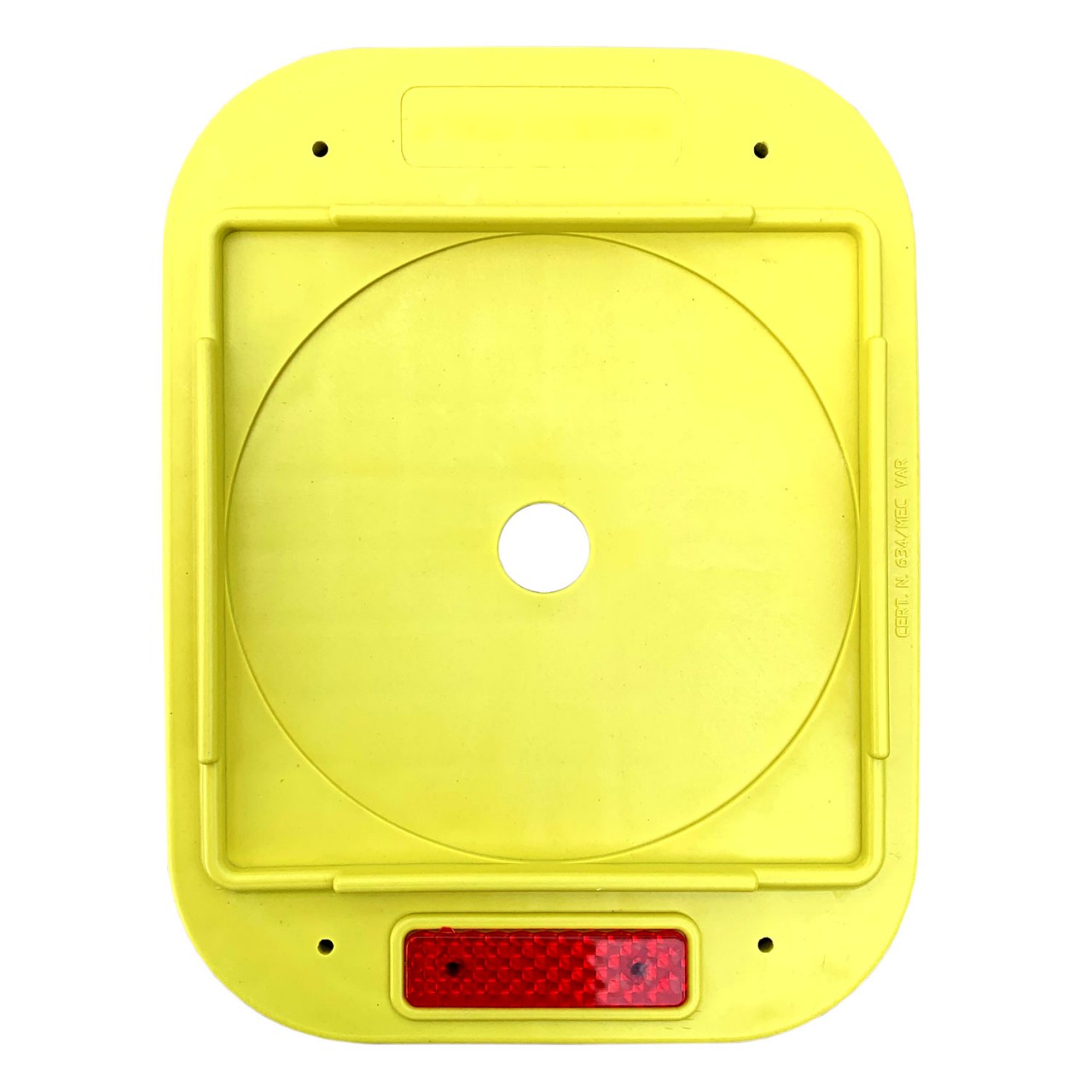

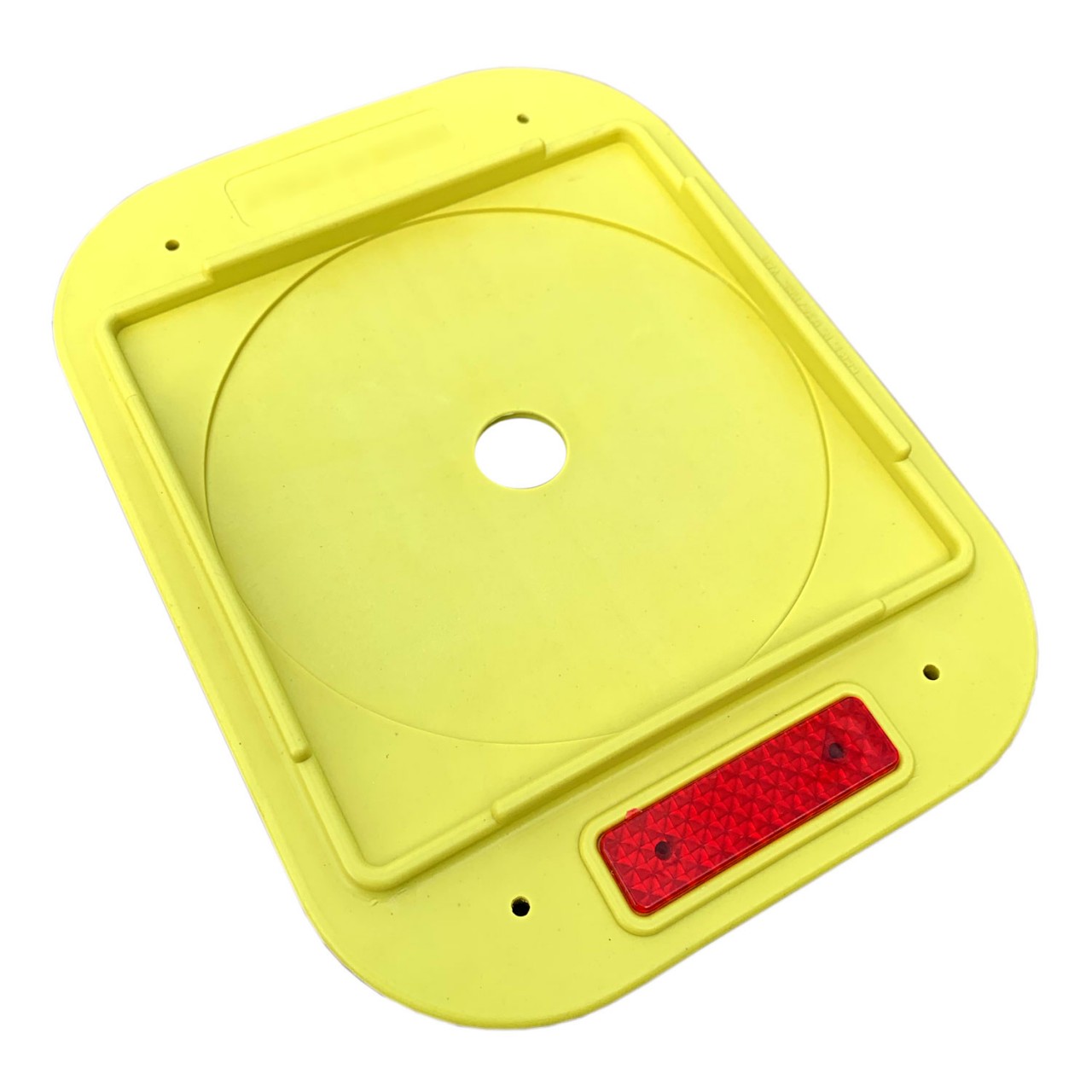

Die Unterlage für Spindelfüße ist in zwei Varianten erhältlich – ohne Neigung 0° oder mit Neigung <5°. Stapelbare Unterlage bzw. Unterlegplatte aus Kunststoff in der Signalfarbe gelb mit einem roten Reflektor für Gewindefußplatten, Spindelfüße, Gerüstfüße, Gerüstspindel, Fußspindeln für Fassadengerüste bzw. Standgerüste im Gerüstbau und Höhenzugang bzw. Bühnengerüste im Bühnenbau für Veranstaltungen, Festivals und Events (Kombinierbar mit der Unterlage für Spindelfuß mit <5° Neigung). Die gelbe Signalfarbe und der integrierte rote Reflektor erhöhen deutlich die Sichtbarkeit und damit auch die Sicherheit gegen unbeabsichtigtes Anstoßen von Fußgängern, Passanten, Bearbeiteten und Fahrzeugen gegen den Vertikalrahmen und/oder die Spindelfüße des Gerüsts. Insbesondere wenn das Gerüst im öffentlichen Raum aufgestellt wird und / oder erhöhte Sicherheitsbedingungen es erforderlich machen, sind unsere Gerüstunterlagen als vorbeugende Sicherheitsmaßnahme, um Zusammenstöße zu vermeiden, nicht mehr wegzudenken.
Gerüstbau Unterlage – Variante 200 kN ohne Neigung 0°

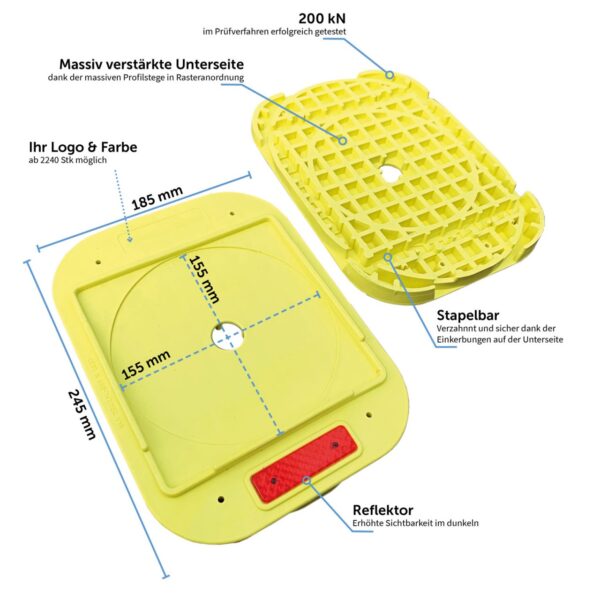

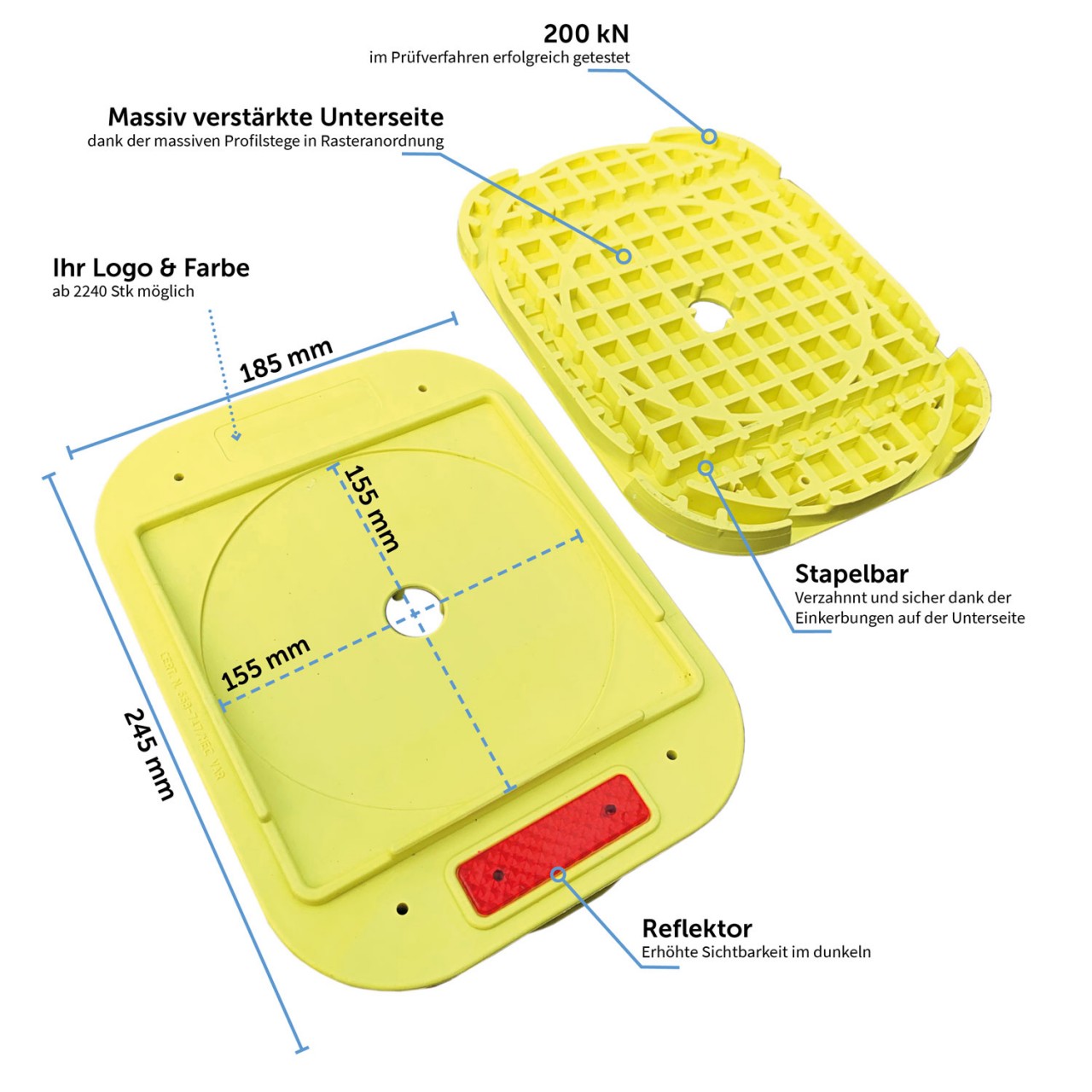

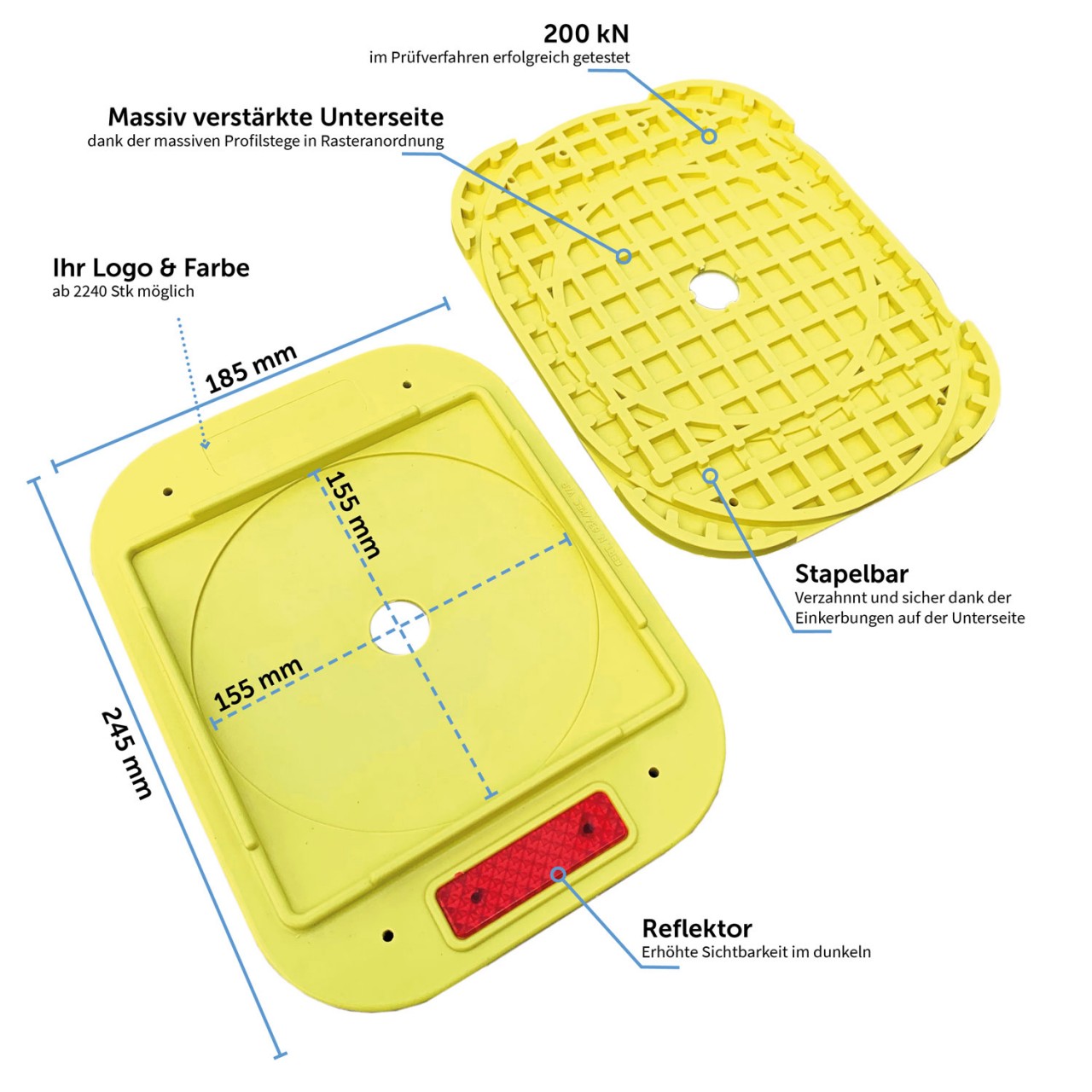

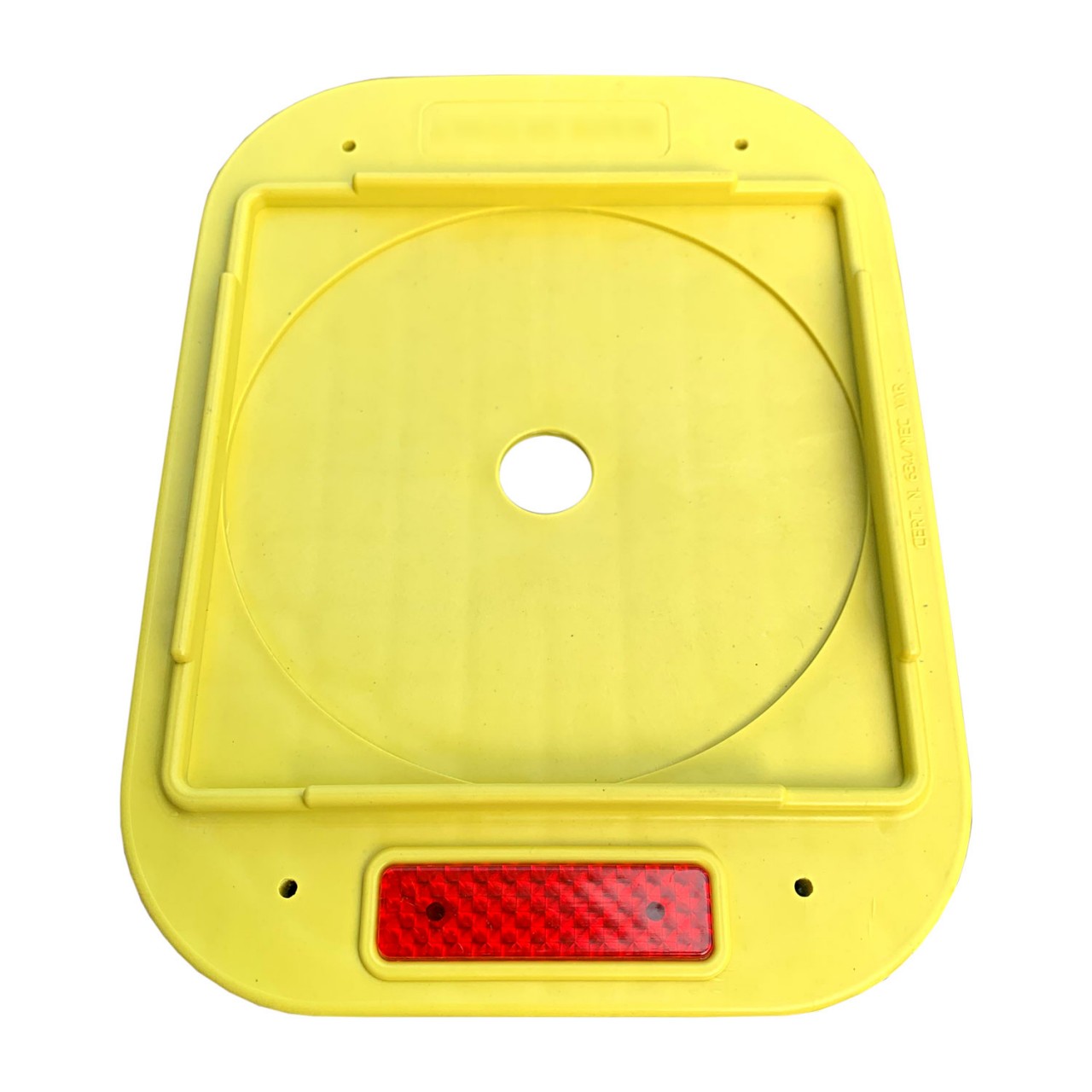

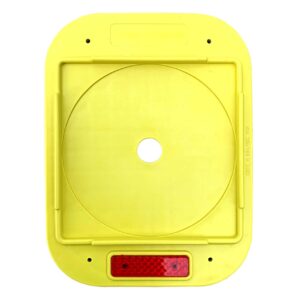

Das Außenmaß der 260 Gramm leichten Unterlage aus Polypropylen PP-Kunststoff beträgt 245 x 185 x 18 mm, das Innenmaß beträgt 155 x 155 x 10 mm und ist somit geeignet, um eine Fußspindel mit einer rechteckigen Grundplatte von 150 x 150 mm oder einer runden Grundplatte mit einem Durchmesser von ø 150 mm aufzunehmen.
Gerüstbau Unterlage – Variante 200 kN mit Neigung <5°

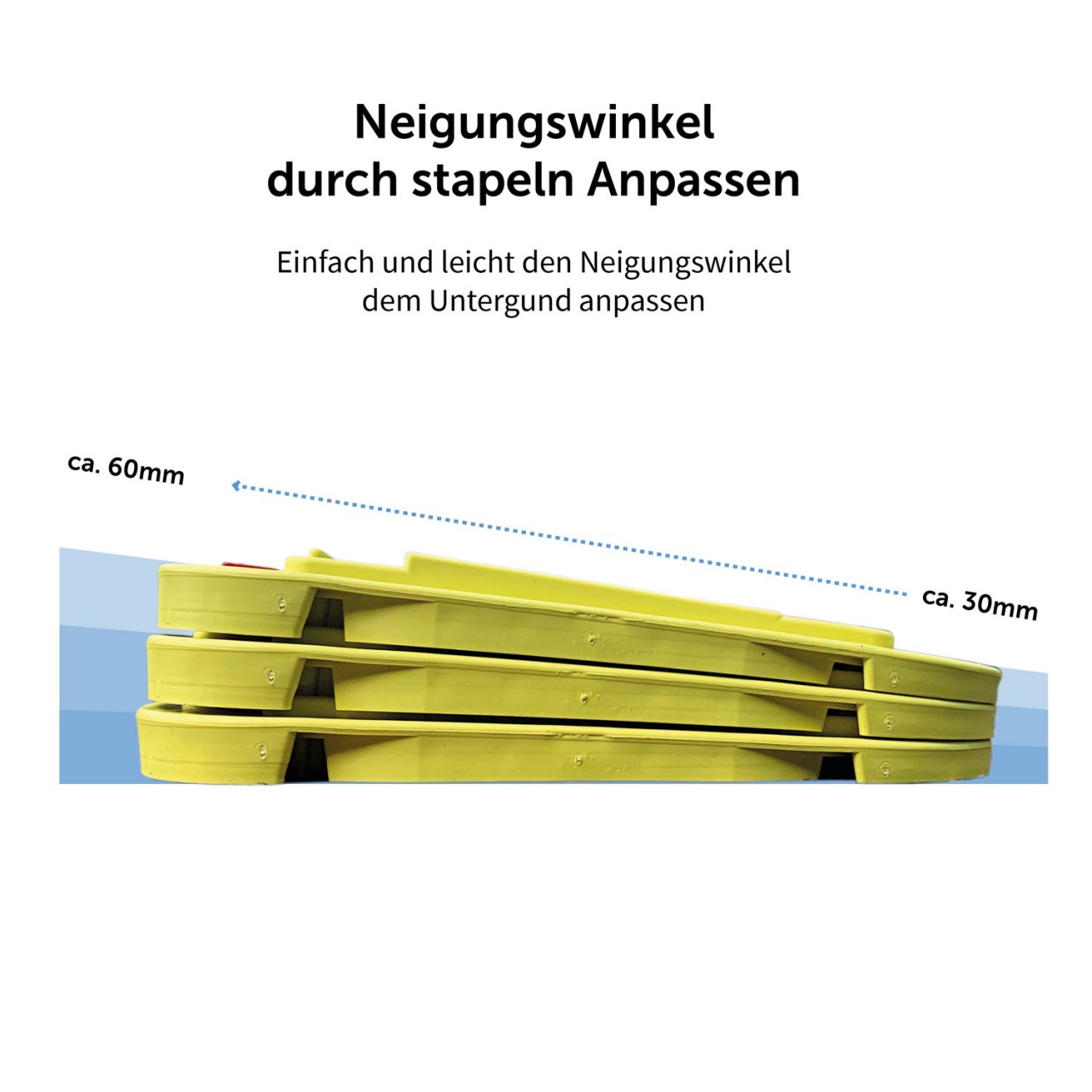

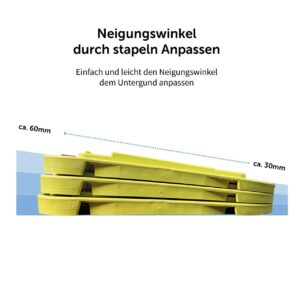

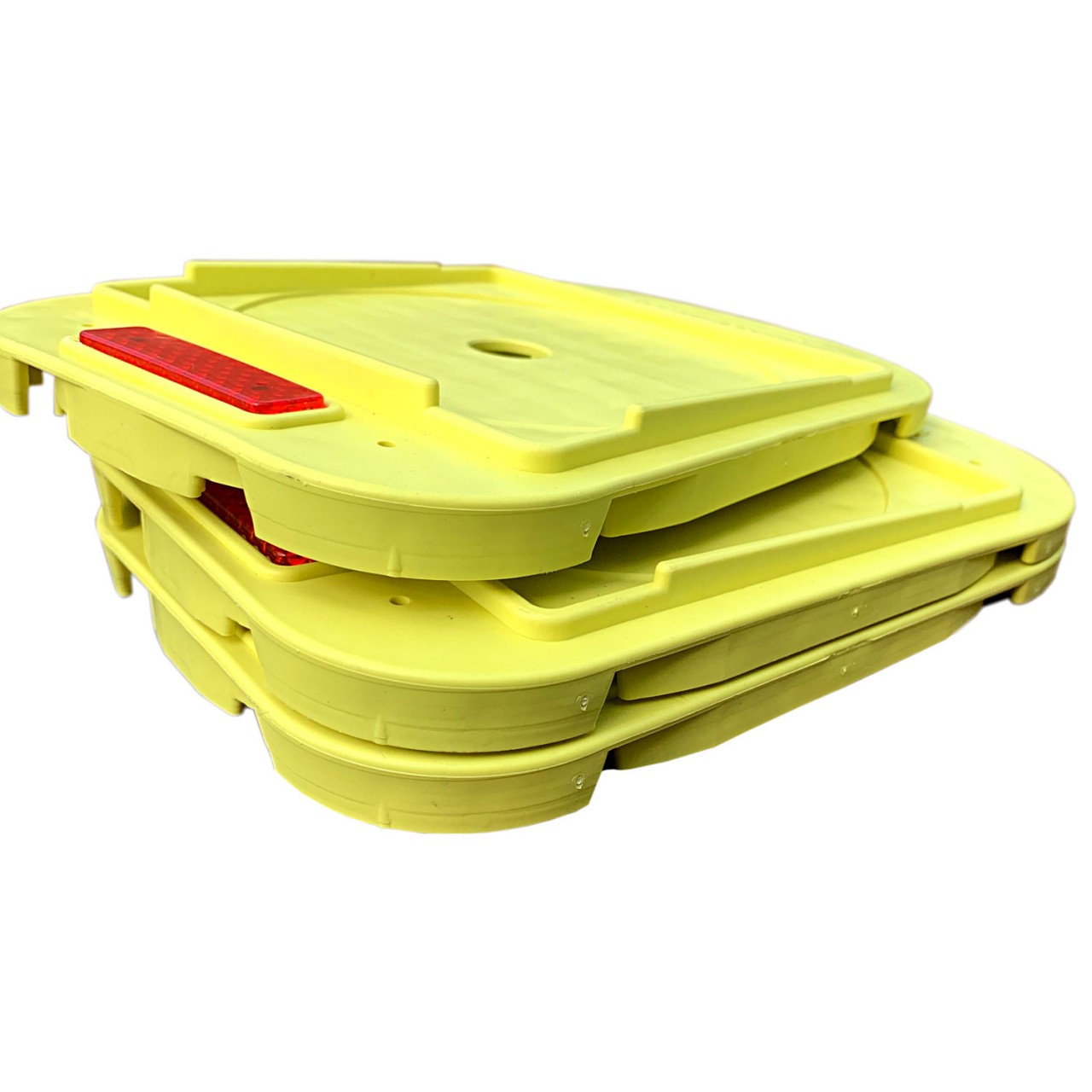

Massive stapelbare Unterlage bzw. Unterlegplatte aus Kunststoff mit <5° Neigung zur Anpassung an geneigte Untergründe bzw. Böden mit Gefälle (Kombinierbar mit der Unterlage für Spielfuß ohne Neigung). Das Stapeln der Unterlegplatten ermöglicht es, den Neigungswinkel um mehr als <5° zu erhöhen. Das Außenmaß der 320 Gramm leichten Unterlage aus Polypropylen PP-Kunststoff beträgt 245 x 185 x 28 mm, das Innenmaß beträgt 155 x 155 x 7-12 mm und ist somit geeignet, um eine Fußspindel mit einer rechteckigen Grundplatte von 150 x 150 mm oder einer runden Grundplatte mit einem Durchmesser von ø 150 mm aufzunehmen.

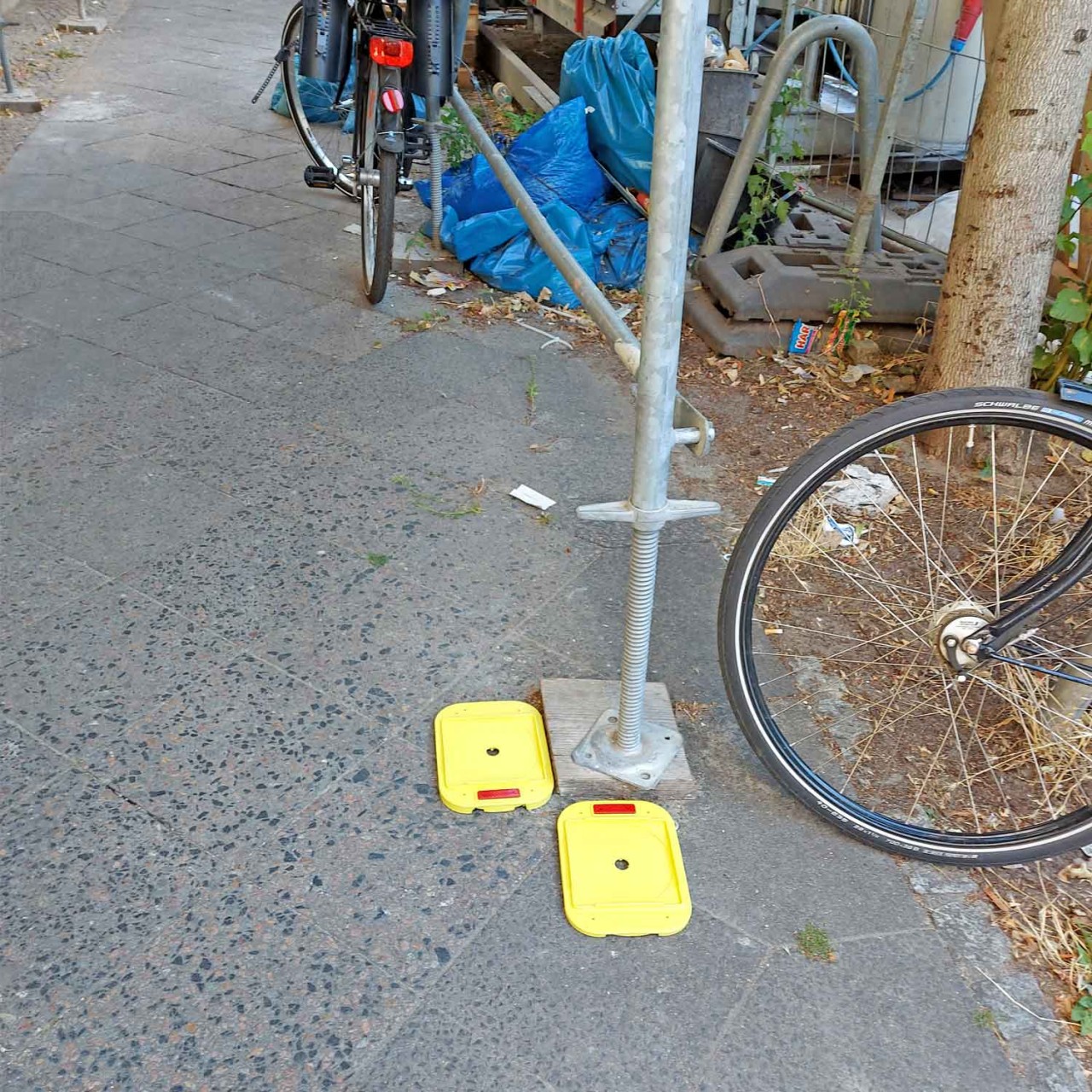

Unterlagbohle für Gewindefüße und Spindelfüße

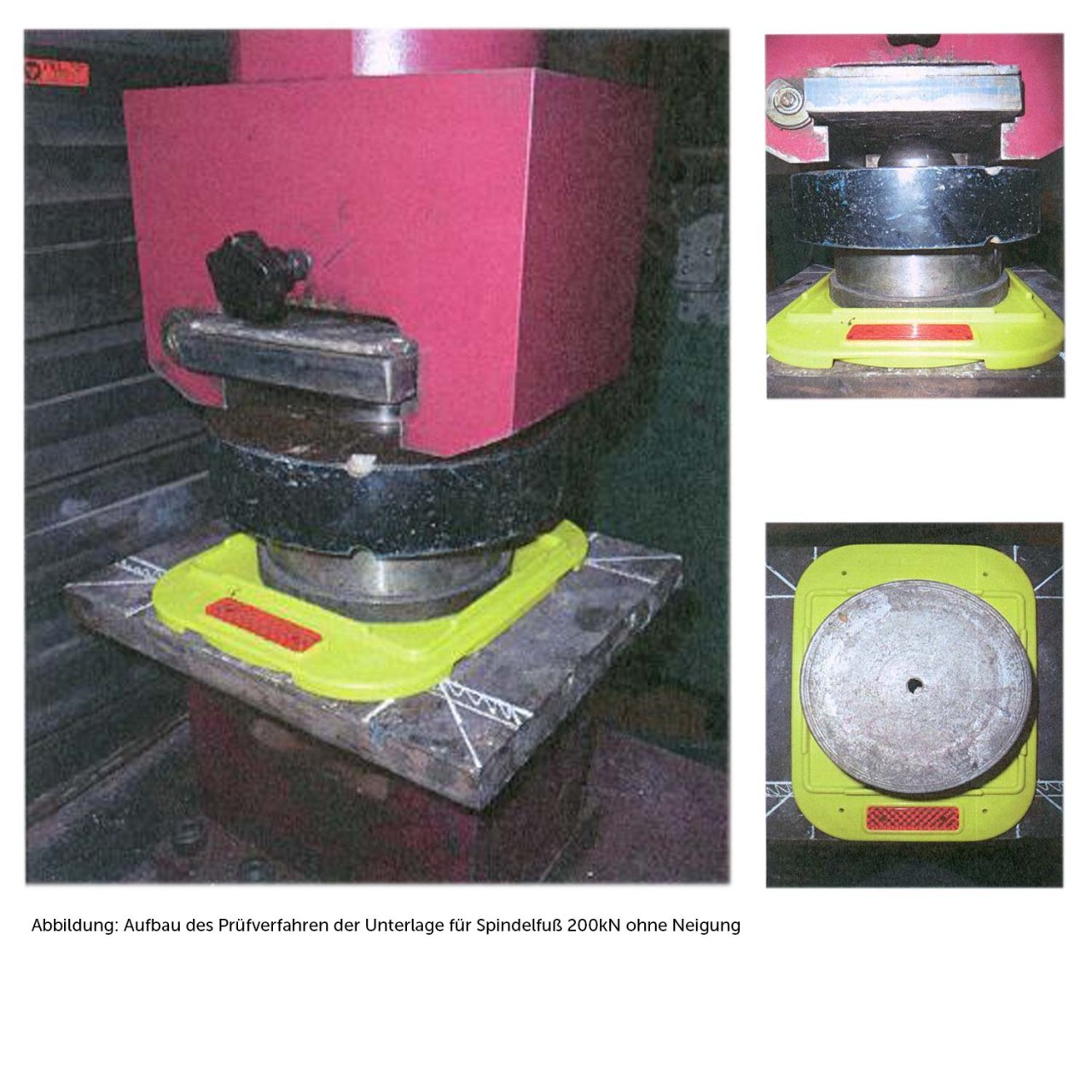

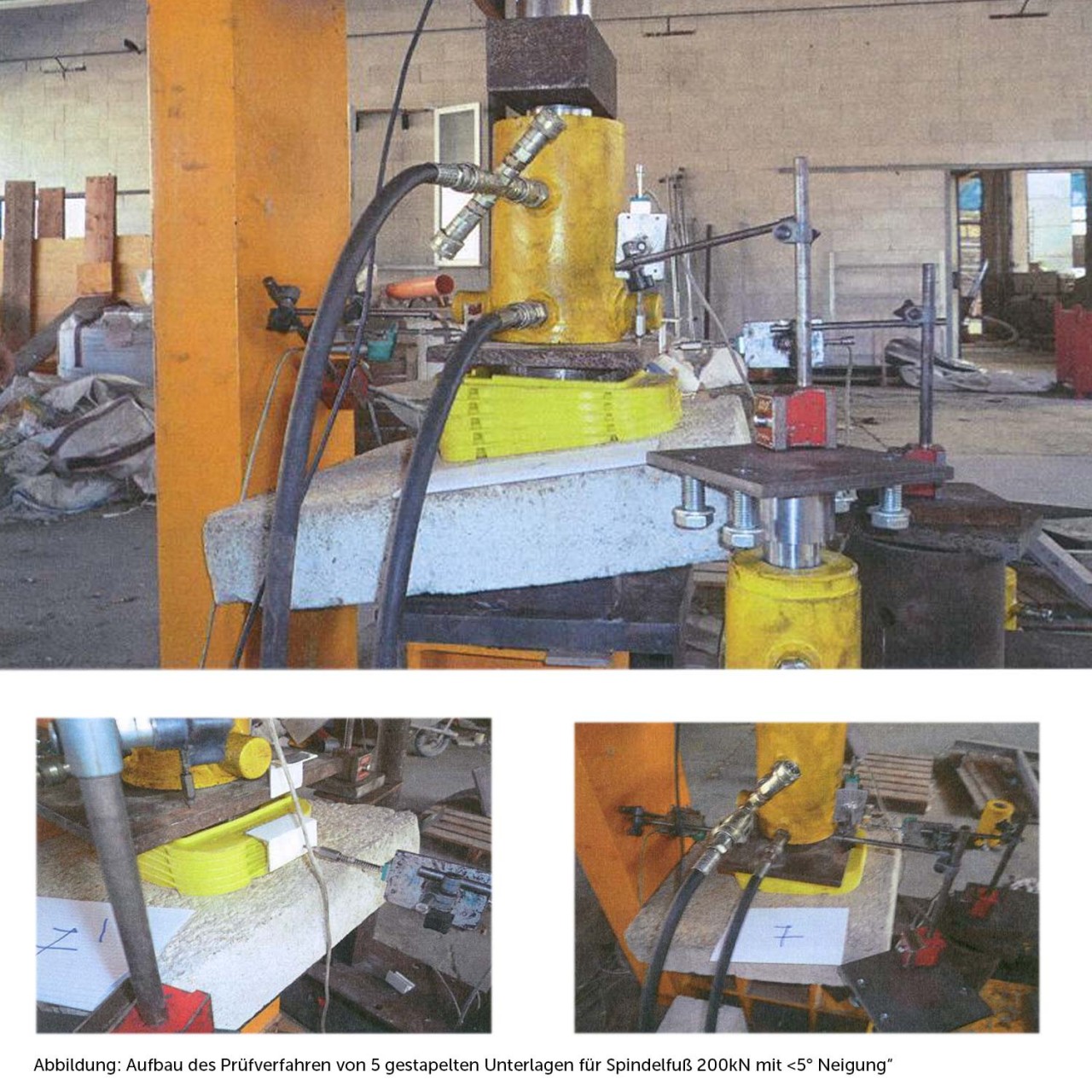

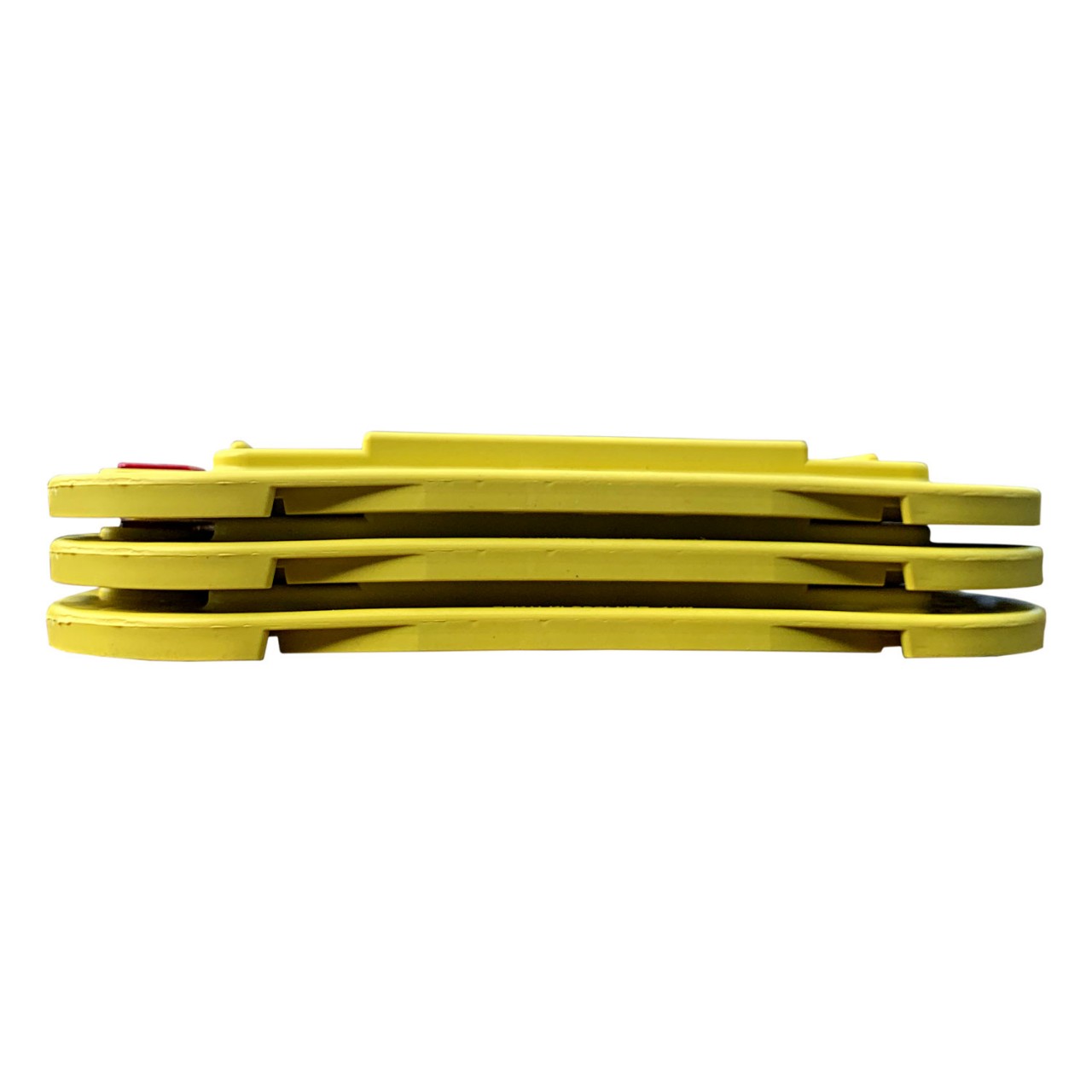

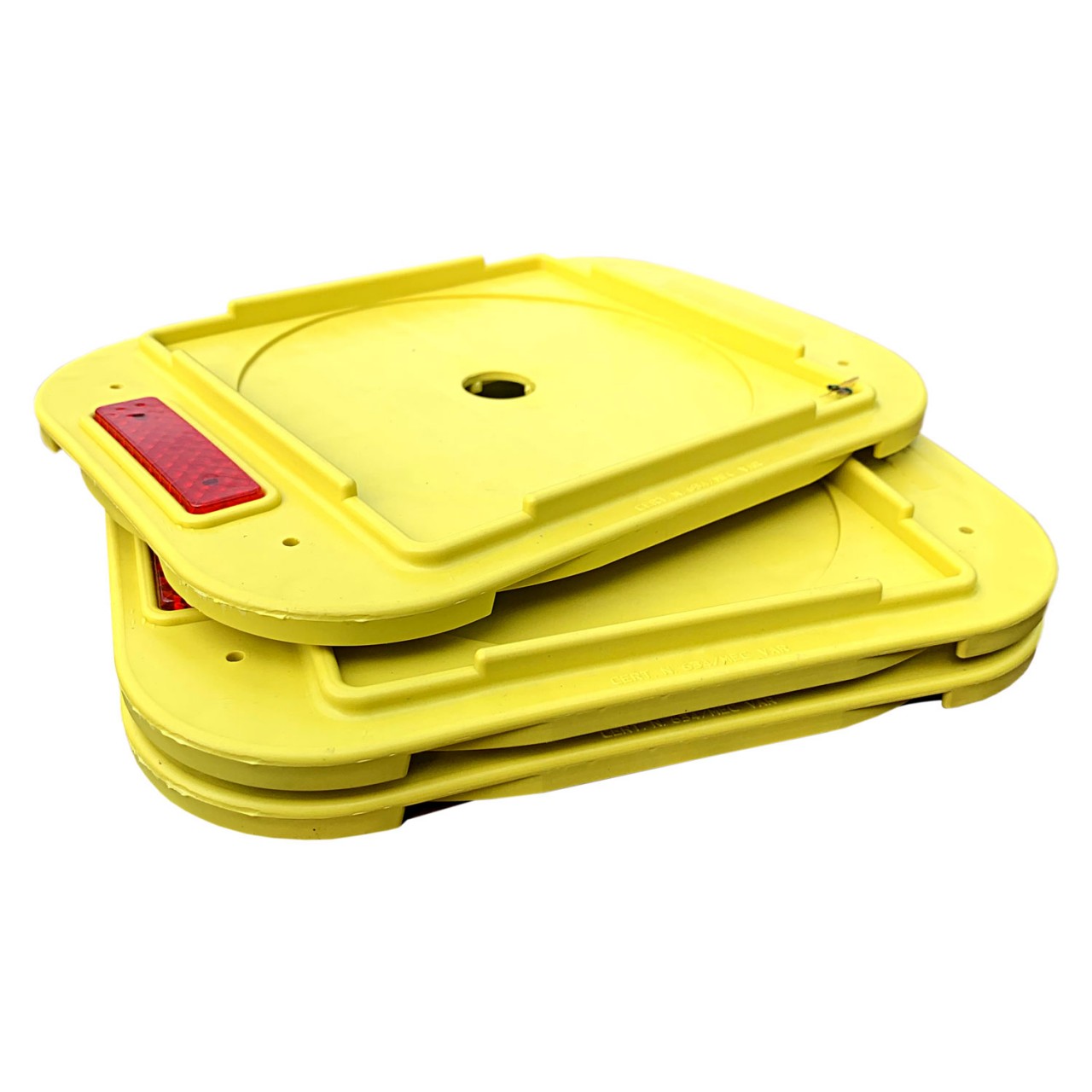

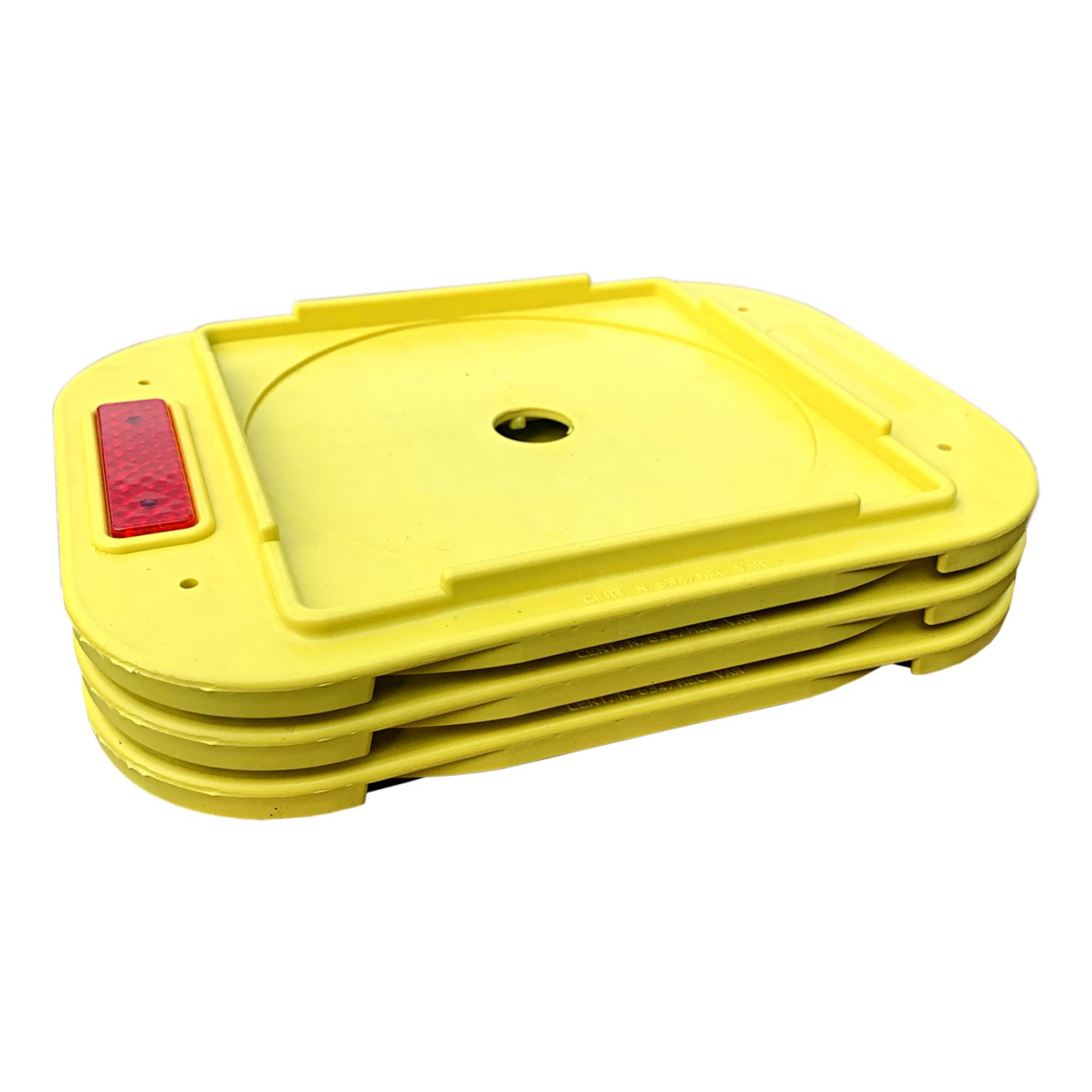

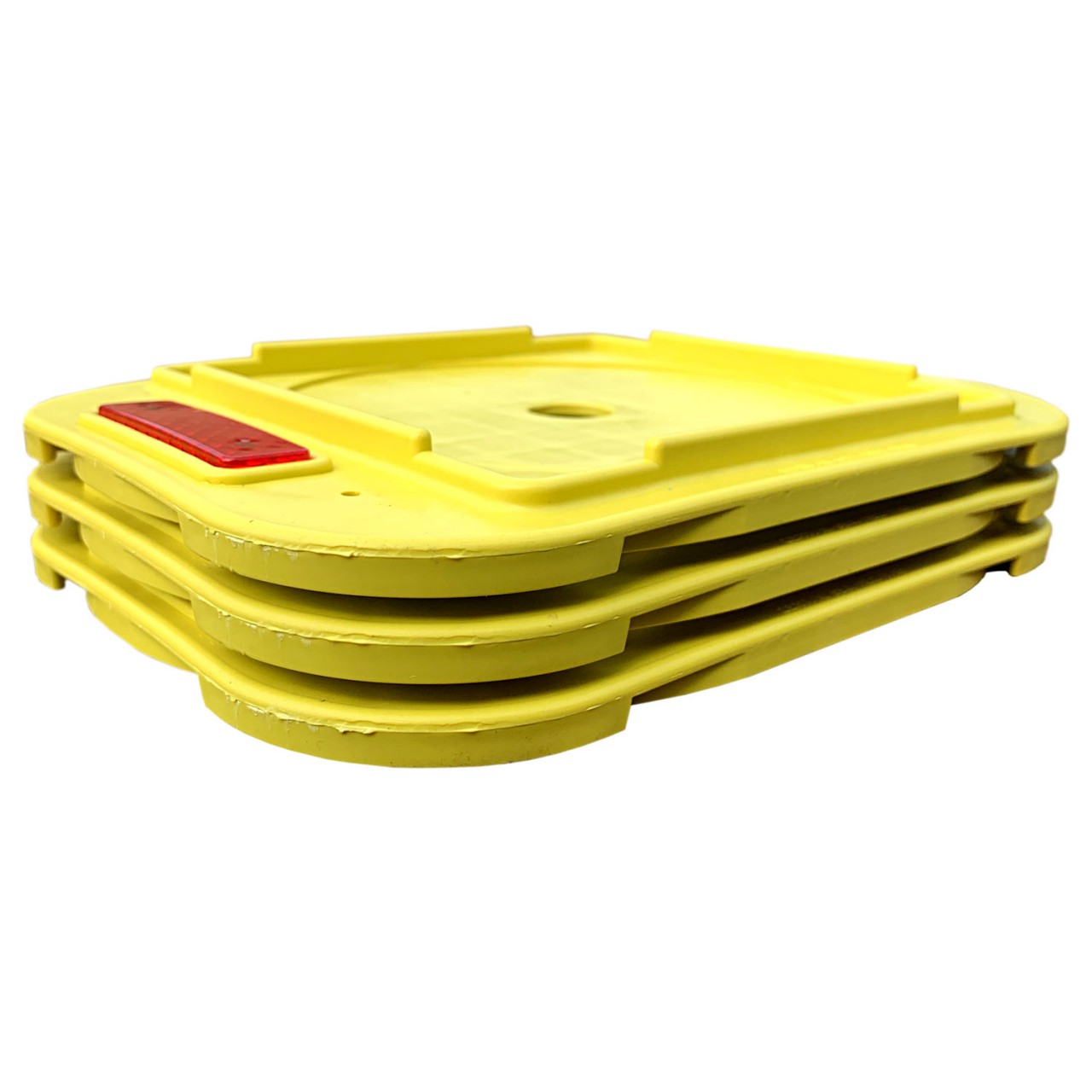

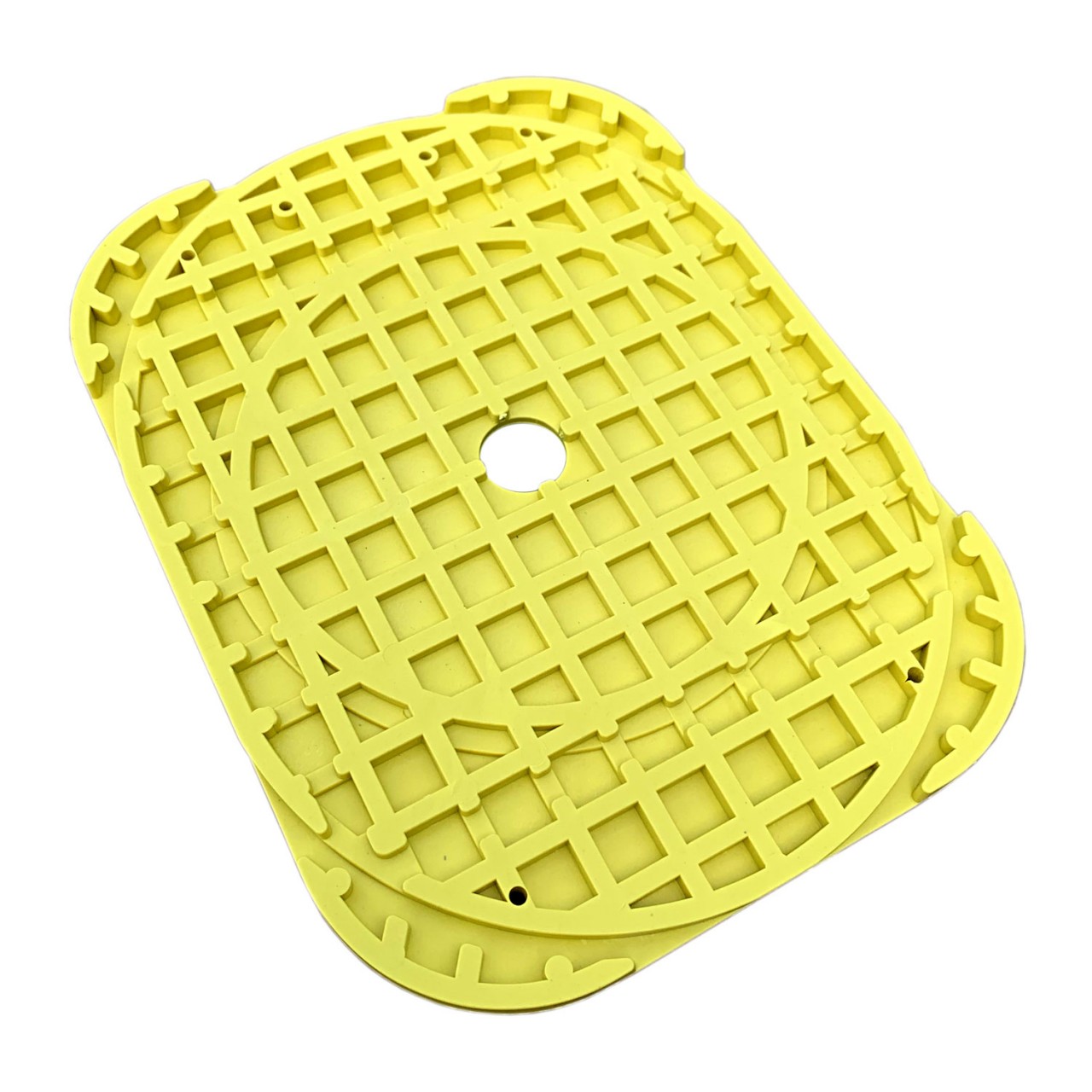

Das clevere Produktdesign ermöglicht das ineinander verzahnte Stapeln der Unterlage, um einen zusätzlichen Höhenausgleich bzw. Niveauausgleich bei unebenen Untergründen auszugleichen. Die Belastbarkeit** der Unterlage wurde im Prüfverfahren mit 200 kN erfolgreich getestet. Sollte eine andere Belastbarkeit benötigt werden, verweisen wir auf die 180 kN Variante mit 0°Grad Neigung oder die< 200 kN Variante mit 5°Grad Neigung der Unterlage, welche ihnen auf unserer Webseite als “ÄHNLICHE ARTIKEL” angezeigt wird. Um einer vergrößertes Auflager bzw. Auflagefläche mit verbesserter Lastverteilung zu erreichen, empfehlen wir unsere Nivellierplatten zur Unterpallung aus HDPE Kunststoff oder die Unterlegplatten ULP ebenfalls unter “ÄHNLICHE ARTIKEL” zu finden.
Wie muss der Untergrund beschaffen sein?
Bezügliche des Untergrunds bzw. Untergrundbeschaffenheit verweisen wir explizit auf die Ausführungen der BG BAU im Dokument b_113.pdf, welches als Schutzmaßnahmen hinsichtlich des Untergrunds bzw. Untergrundbeschaffenheit für Fassadengerüste bzw. Standgerüste beschreibt. Unter anderem wird hier beschrieben, dass ein tragfähiger Untergrund als Aufstandsfläche für das Gerüst vorhanden sein soll. Des Weiteren heißt es, dass zur Verbesserung der Tragfähigkeit Lastverteilende Unterlagen verwendet werden können und Gerüste nur mit Fußspindel als Auflager verwendet werden sollen. Rohre oder Rahmen sollen nicht direkt auf den Untergrund gestellt werden. Des Weiteren wird im Dokument die Prüfung durch den Gerüstersteller bzw. einer zur Prüfung befähigten Person nach Fertigstellung und vor Übergabe an den Nutzer den ordnungsgemäßen Zustand Nachweis-Prüfprotokoll festzustellen.
Unterlage für Spindelfuß 200kN (0°/<5°)
